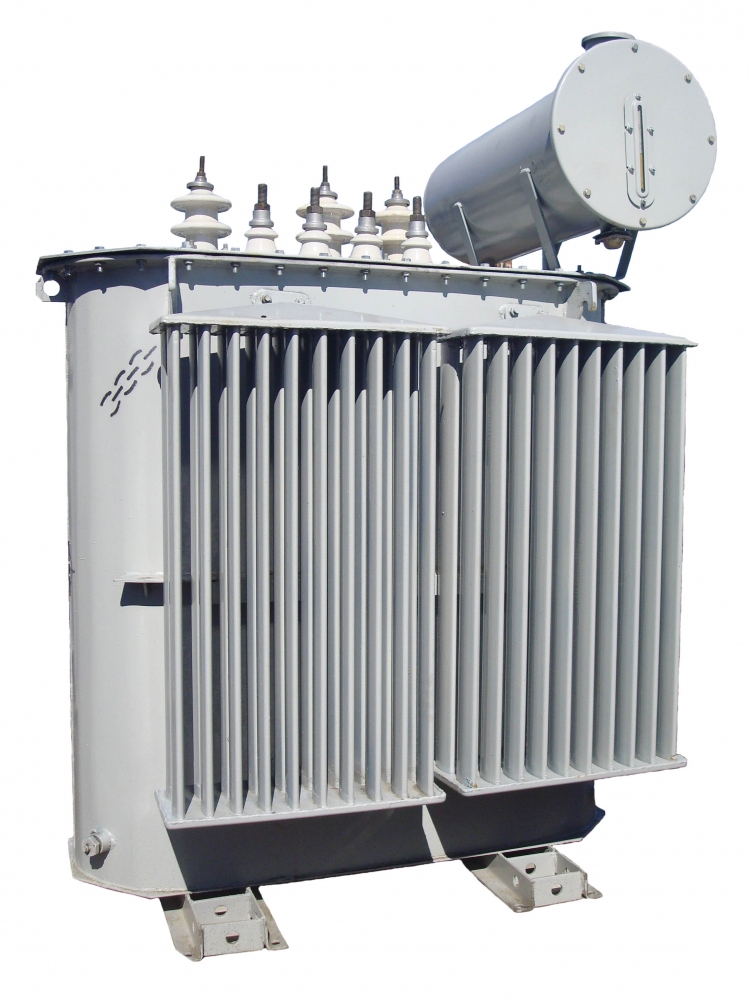

Трифазні силові понижаючі масляні трансформатори серії ТМ (двухобмоточні) загальнопромислового призначення призначені для внутрішнього та зовнішнього встановлення. призначені для роботи в електромережах напругою 6кВ .; 10кВ .; 35 кВ., А також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.
Технічні коротні характеристики:
Тип трансформаторів: ТМ, ТМг, ТМз.
- Напруга ВН: 6кВ., 10кВ., 35кВ.
- Напруга НН: 0,23кВ., 0,4кВ., 0,69кВ.
- Схема та група з'єднання обмоток У / Ун-0, У / Зн-11, Д / Ун-11
Трансформатори придатні для внутрішнього та зовнішнього встановлення і для роботи в наступних умовах:
- висота над рівнем моря до 1000 м;
- в районах з помірним і холодним кліматом УХЛ 1;
- робочий діапазон температур від -60 ° С до +40 ° С.
Трансформатори непридатні для роботи в наступних умовах:
- у вибухонебезпечній та агресивної середовищі (що містить гази, випаровування та ін.);
- при вібрації;
- при частих включениях живлення.
В трансформаторах передбачена можливість регулювання напруги - 5 ступенів з діапазоном регулювання ± 2х2,5% від номінального. Вид регулювання - ПБЗ (переключення без збуження). Перемикання трансформатора на іншу ступінь регулювання здійснюється в ручному режимі при відключеному стані.
Трансформатори комплектуются:
- масловказівником для контролю рівня масла в баці;
- термометром типу "ТКП" (для трансформаторів потужністю 1000 кВА та більше);
- газовим реле для візуального контролю виділеного газу, а також для відбору проб масла (для трансформаторів потужністю 1600 кВА та більше);
- пристроєм перекачування в продольному та поперечному напрямках (для трансформаторів потужністю 1000 кВА та більше);
- зажимами контактними для підключення трансформатора з боку нижчої напруги (для трансформаторів потужністю 630 кВА та більше).
На вимогу замовника, зазначені вище характеристики можуть бути змінені.
Трансформатори складаються з активної частини, кришки і звареного прямокутного бака. На кришці розташовані входи ВН і НН, привід перемикача, розширювач з масловказівником.
Активна частина складається з магнітопроводу з обмотками, нижніх і верхніх ярмовых стрічок, перемикача відводів обмоток.
Магнітна система трансформатора стержневого типу збирається з холоднокатаної електротехнічної сталі.
Конструкція обмоток трансформатора - циліндрична.
На активну частину встановлений перемикач, до нерухомого контактів якого приєднані регулюючі отводи обмоток ВН.
Трансформатори відповідають ГОСТ 11677.
