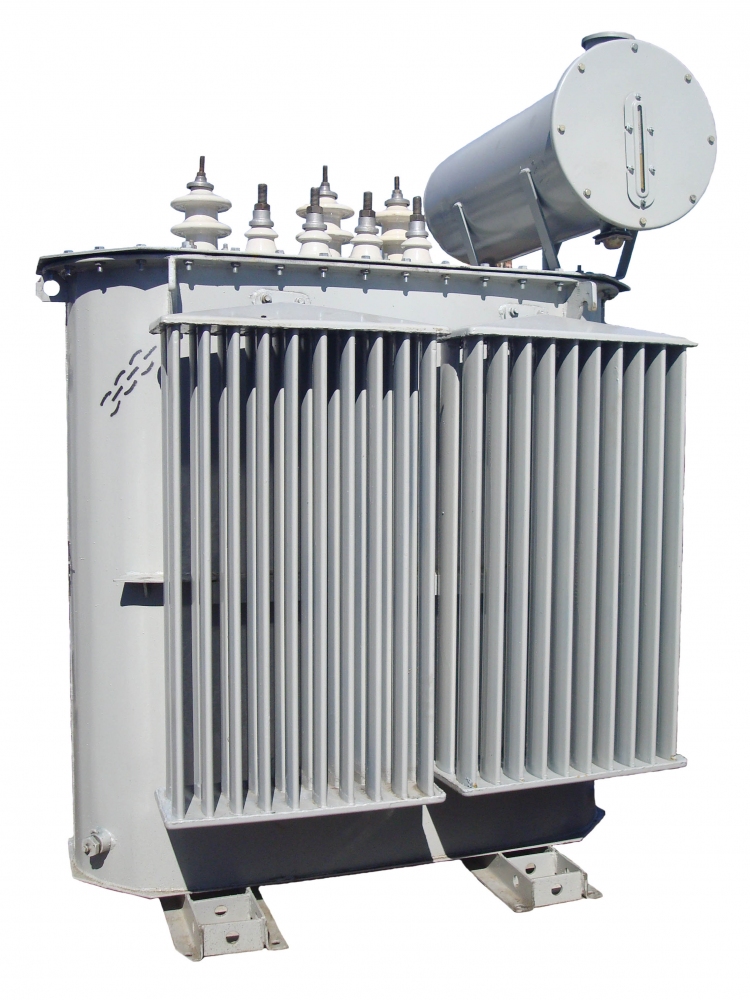

Трансформатор силовий ТМ(Г) 25/6 (10) У1

Трифазні силові знижуючі масляні трансформатори серії ТМ (двохобмотувальні) загальнопромислового призначення призначені для внутрішньої і зовнішньої установки. Призначені для роботи в електромережах напругою 6кВ .; 10кВ .; 35 кВ., А також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.

Технічні короткі характеристики:

Тип трансформаторів: ТМ, ТМГ, ТМЗ.

- Напруга ВН: 6кВ., 10кВ., 35кВ.
- Напруга НН: 0,23кВ., 0,4 кВ., 0,69кВ.
- Схема і група з'єднання обмоток У / Ун-0, У / Zн-11, Д / Ун-11

Трансформатори придатні для внутрішньої і зовнішньої установки і для роботи в наступних умовах:

- висота над рівнем моря до 1000 м;
- в районах з помірним і холодним кліматом УХЛ 1;
- робочий діапазон температур від -60 ° С до +40 ° С.

Трансформатори не придатні для роботи в наступних умовах:

- у вибухонебезпечному і агресивному середовищі (що містить гази, випаровування, пил підвищеної концентрації і ін.);
- при вібрації і трясках;
- при частих включеннях живлення.

У трансформаторах передбачена можливість регулювання напруги - 5 ступенів з діапазоном регулювання ± 2х2,5% від номінального. Вид регулювання - ПБЗ (перемикання без збудження). Перемикання трансформатора на інший щабель регулювання здійснюється в ручному режимі в відключеному стані.

Трансформатори комплектуються:

- мастиловказівника для контролю рівня масла в баку;
- термометром типу "ТКП" (для трансформаторів потужністю 1000 кВА і більше);
- газовим реле для візуального контролю газу, що виділився, а також для відбору проби масла (для трансформаторів потужністю 1600 кВА і більше);
- пристроєм для перекочування в поздовжньому і поперечному напрямку (для трансформаторів потужністю 1000 кВА і більше);
- зажимами контактними для підключення трансформатора з боку нижчої напруги (для трансформаторів потужністю 630 кВА і більше).

На вимогу замовника комплектація, перерахована вище, може бути змінена.

Трансформатори складаються з активної частини, кришки і зварного прямокутного бака. На кришці розташовані вводи ВН і НН, привід перемикача, розширювач з мастиловказівника.

Активна частина складається з магнітопровода з обмотками, нижніх і верхніх ярмових балок, перемикача відгалужень обмоток.

Магнітна система трансформатора стрижневого типу збирається з холоднокатаної електротехнічної сталі.

Конструкція обмоток трансформатора - циліндрична.

Над активною частиною встановлений перемикач, до нерухомих контактів якого приєднані регулювальні відводи обмоток ВН.

Трансформатори відповідають ГОСТ 11677.
