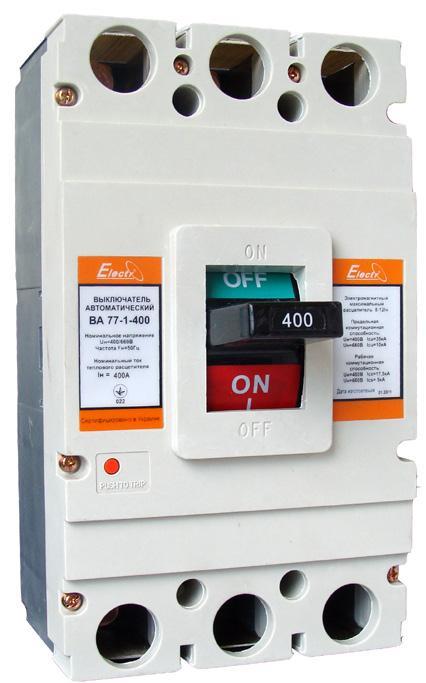

Авт. вим. ВА77-1-630 3 полюси 630А Icu 35кА 380B

Силові автоматичні вимикачі ВА 77-1 - комутуючі пристрої трьох і чотирьох полюсного виконання, призначені для кіл змінного струму частотою 50 Гц напругою до 690 В. Вимикачі ВА 77-1 випускаються на номінальні струми від 6 до 2500 А. Автоматичні вимикачі ВА 77-1 застосовуються на промислових підприємствах, в житловому та цивільному будівництві, в розподільних пристроях підстанцій, в низьковольтних комплектних пристроях.

Конструкція силових автоматичних вимикачів ВА77-1:

1 - корпусу (основа і кришки);
2 - механізму вільного розчеплення з рухомими контактами і ручкою управління;
3 - захисту від короткого замикання (електромагнітного захисту);
4 - захисту від перевантаження (теплового захисту);
5 - нерухомих контактів;
6 - дугогасительной системи;
7 - клемних виводів;
8 - регулювальний гвинт теплового розчеплювача
