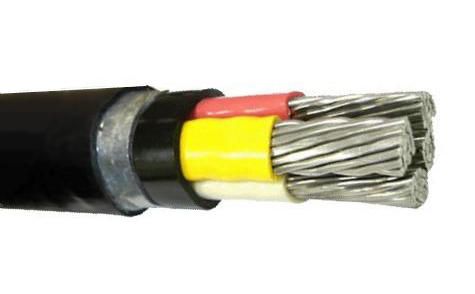

Кабель АВБбШв 3х50+1х25
Кабель АВБбШв - силовий кабель броньований з алюмінієвими струмопровідними жилами, в ПВХ-ізоляцією в ПВХ-шлангу. Кабель АВБбШв використовується для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 660 В і 1000 В частоти 50 Гц, одножильні кабелі застосовуються в мережах постійної напруги.
Конструкція кабелю АВБбШв:
Струмопровідна жила - алюмінієва, однодротяна або багатодротяна, круглої або секторної форми.
Ізоляція - з полівінілхлоридного пластикату.
Маркується цифрами, починаючи з нуля (нульова жила).
Маркери кольорів: нульова жила - блакитний (світло-синій), заземлення - зелено-жовтий.
Поверх скручених ізольованих жил з перекриттям накладається стрічка з поліетилентерефталатної плівки або полівінілхлоридного пластикату. Припустимо виготовлення без стрічки при збереженні рухливості ізольованих жил і можливості відділення оболонки від ізоляції без пошкоджень.
Оболонка кабелю - з полівінілхлоридного пластикату.
Захисний покрив типу "БбШв" по ГОСТ 7006, в складі броня з двох сталевих оцинкованих стрічок і зовнішнього захисного шланга з ПВХ-пластикату.
Розшифровка кабелю АВБбШв:
А - Алюмінієва струмопровідна жила
В - Ізоляція жил з полівінілхлоридного пластикату
Б - Броня з двох сталевих стрічок
б - Без подушки, яка є внутрішньою частиною захисного покриву, накладена під бронею з метою запобігання появи під нею елемента корозії
Шв - Захисний покрив у вигляді випрессованного шланга з полівінілхлоридного пластикату
ХАРАКТЕРИСТИКИ
Умови прокладки і експлуатації кабелю АВБбШв:
1. Кабелі АВБбШв експлуатуються при температурі навколишнього середовища від мінус 50 ° С до плюс 50 ° С.
При відносній вологості повітря до 98% і температурі до 35 ° С
2. Кабелі АВБбШв прокладають в землі (траншеях) без попереднього підігріву при температурі не нижче мінус 15 ° С. Мінімальний радіус вигину не менше 7,5 Dн для багатожильних кабелів і не менше 10 Dн для одножильних (Dн - зовнішній діаметр кабелю, мм.)
3. Тривало допустима температура нагріву жил при експлуатації не вище 70 ° С.
4. Максимально допустима температура жил при короткому замиканні не вище 160 ° С.
5. Допустимий нагрів жил кабелів в аварійному режимі не вище 80 ° С. Тривалість роботи кабелів в аварійному режимі не довше 8 годин на добу і 1000 годин за весь термін служби кабелю.
6. Кабелі АВБбШв допускається експлуатувати в мережах постійної напруги при значеннях напруги в 2,4 рази більше напруги між жилою і екраном або металевою оболонкою.
7. Електричний опір ізоляції на 1 км довжини, виміряний при тривало допустимій температурі нагріву жил кабелів при експлуатації, має бути не менше 0,005 МОм.
ХАРАКТЕРИСТИКИ ГРУПИ
Кабелі силові із пластмасовою ізоляцією на низьку напругу
До цієї групи входять кабелі з алюмінієвими або мідними жилами з пластмасовою ізоляцією в пластмасовій оболонці, із захисними покривами або без них, призначені для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 - 6 кВ частотою 50 Гц при температурі навколишнього середовища від -50 ° С до + 50 ° С.
